箱式变电站是变压器吗？箱变与传统变压器的对比

发布时间：2025-07-11 16:12:25来源：本站浏览次数：0次

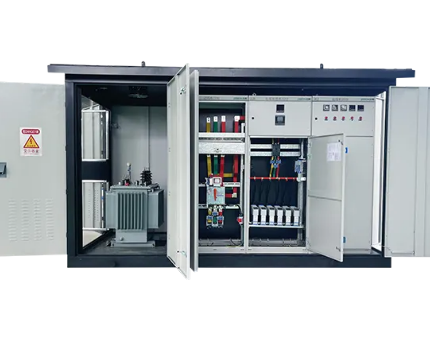

箱式变电站（简称“箱变”）并不是单纯的变压器，而是集成变压器在内的整套配电系统。 其核心特征如下：

📦 箱变 = 模块化变电系统

组成模块	核心设备	功能
高压单元	负荷开关、熔断器、避雷器	实现10kV/35kV电源进线与保护
变压器单元	油浸式/干式变压器（容量通常≤2500kVA）	电压变换（高压→低压）
低压单元	断路器、计量表计、电容补偿柜	0.4kV配电输出与电能管理
箱体结构	钢制外壳+隔热层	防护（IP23/IP54）、防腐蚀、温度控制

🔋 关键区别：变压器仅是箱变内部三大核心部件之一（高压柜+变压器+低压柜），而箱变是完整的户外变电站解决方案。

🆚 箱变与传统变压器的对比

特性	箱式变电站	独立变压器
结构	工厂预制集成系统	单独安装的电气设备
安装	基础施工后整体吊装（1-2天）	需现场组装高低压设备（≥7天）
扩展性	模块化组合（可增容或加柜体）	需扩建土建与配电室
典型应用	光伏电站、临时工地、城市配电网	大型工厂主变电所、室内配电房

🌐 箱变的典型结构布局

┌──────────────────────┐
    │     高压进线仓       │ ← 10kV电缆接入
    ├──────────┬───────────┤
    │ 变压器    │ 低压配电室│ ← 输出400V电源
    │(油变/干变)│ (含MNS柜) │
    └──────────┴───────────┘
    ⬆️ 箱体采用"目字型"或"品字型"模块化设计

⚠️ 行业常见误区

错误认知：因箱变外壳常标注变压器容量（如「1000kVA箱变」），易被误认为等同于变压器
实质：容量标注指的是内部变压器额定容量，但箱变还包含高低压保护、计量等完整功能系统

✅ 总结

箱式变电站 ≠ 变压器，而是将变压器、高低压设备、智能监控集成一体的户外紧凑型变电站。在市政电网、新能源项目中，箱变的核心价值在于实现"工厂预制化→运输→现场快速投运"的全流程标准化，大幅缩短供电系统建设周期。（变压器仅为其中能量转换环节的核心设备）

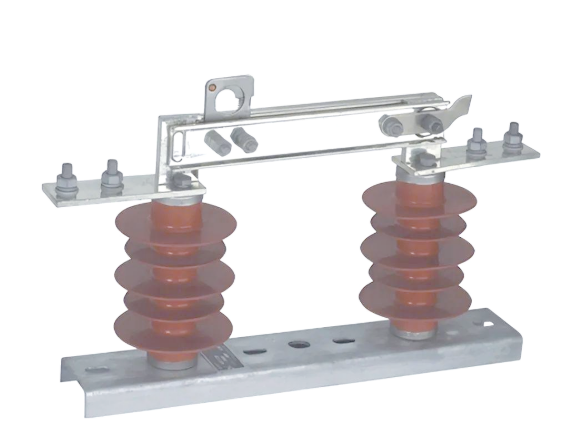

MNS低压柜最多可以做多少个抽屉返回列表隔离开关和隔离开关熔断器的区别？
